洗衣机面板塑胶外壳机器人自动喷漆设备
洗衣机面板塑胶外壳机器人自动喷漆设备
洗衣机面板塑胶外壳机器人自动喷漆设备
洗衣机面板塑胶外壳机器人自动喷漆设备
- 产品描述
-
视频描述
产品描述
专为洗衣机外壳（金属/工程塑料）设计的一站式自动化喷漆系统，解决家电制造业面临的多品种适配难、曲面喷涂不均、VOCs排放高三大痛点，实现从“上件-除尘-喷涂-烘干-下件”全流程无人化作业。荣德可整厂规划空调外观、洗衣机外观件机器人喷涂全自动生产线，整套喷涂工程，涵盖打磨、自动喷漆、除尘、底漆烘干、UV固化、PU烘干、精密烤箱、废气废水处理等工序。

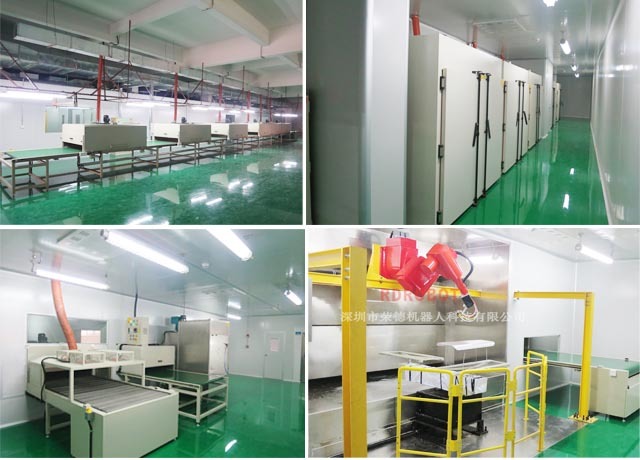

洗衣机外壳机器人喷涂生产线的基本构成
一、上料输送线3条
动力：电子调速范围1-5M/min。
线体： H=750±20mm
预热除湿炉：规格尺寸：L3000*W1300*H500mm
自动除静电
二、手动除尘柜 ：用于喷涂前手动除灰尘

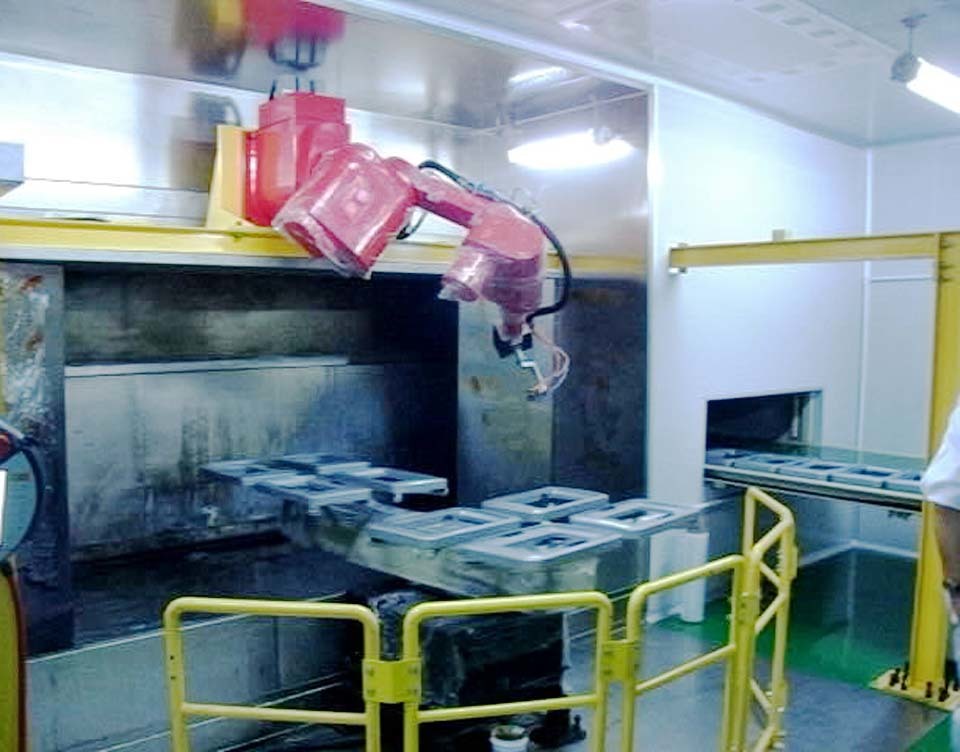

三、RDPT0105喷涂机器人(悬挂安装)3台
机器人喷漆涂层均匀速度稳定，光泽度好。
四、货盘交换部分3套
自转90或360°公转180°
五、水帘式喷漆柜3台
六、喷涂部分及供油部分，涂料适用于油管输送。
七、底漆烘干生产线1条，用于底漆输送及烘干生产
八、PU烘干生产线，用于PU漆输送及烘干生产
九、精密柜式烤箱5台，自动恒温，连续可调
十、UV固化生产线1条，用于UV漆输送及烘干生产，
十一、打磨台3台
十二、货淋室

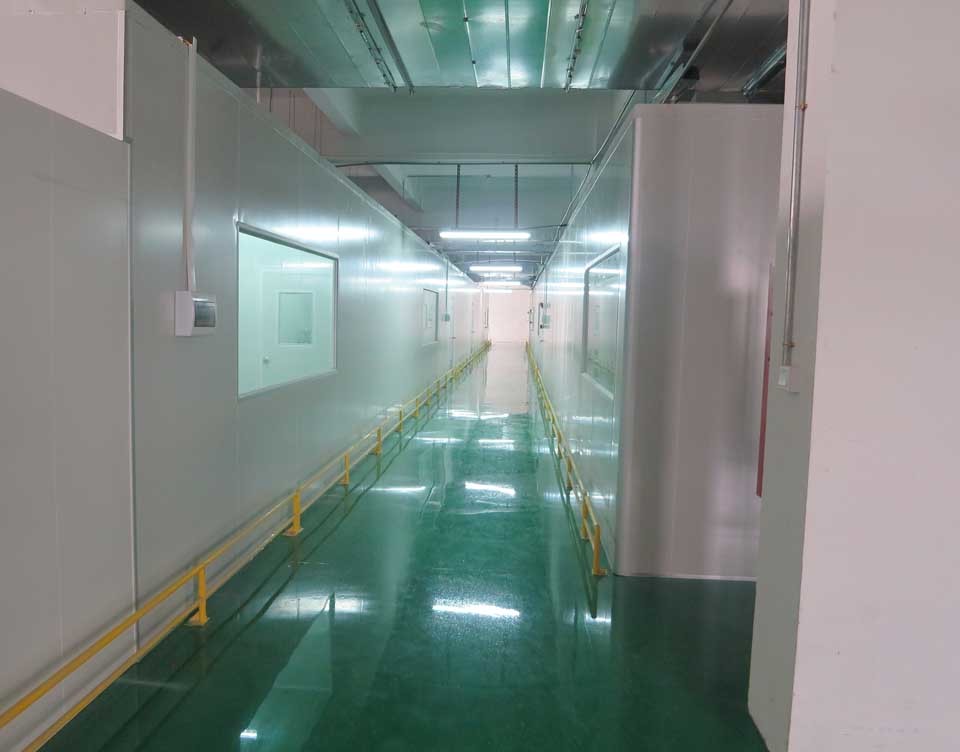

十三、普通净化车间
十四、地面：环氧树脂
十五、净化供风机组2台，用途：补入洁净空气，保持室内空气清新。
十六、废气处理柜，用途：将废气通过多层过滤再排放到大气中，减少环境污染。
十七、单工位手喷柜
......

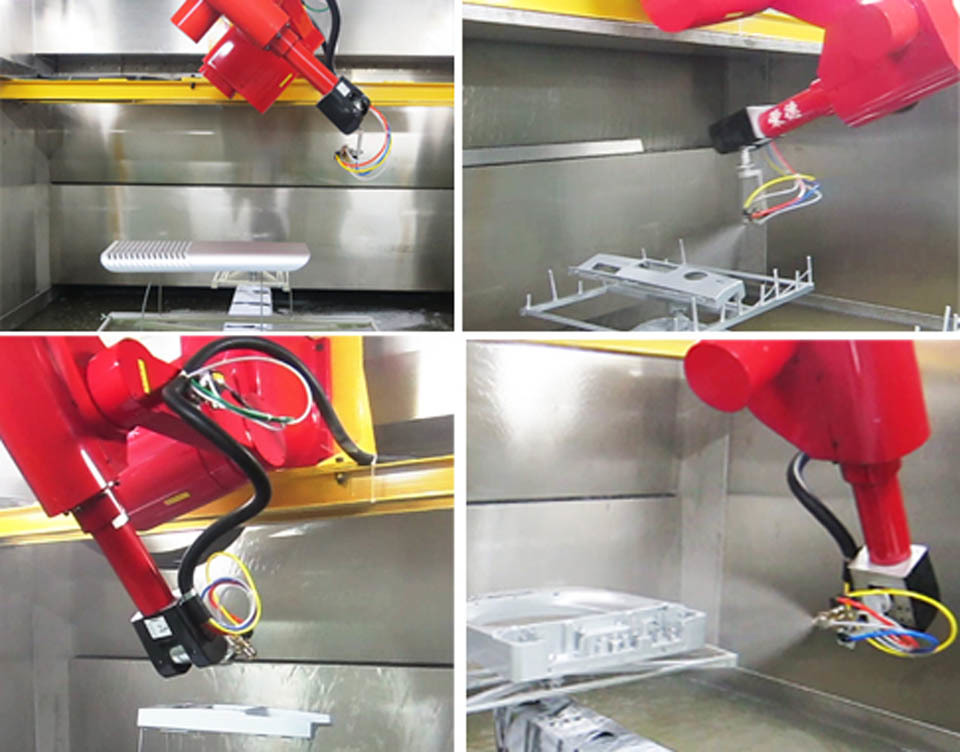

荣德喷漆机器人的特点
1.采用机器人喷涂，喷漆均匀，速度稳定，光泽度好，产品合格率高；
2.内置节油程序，高效节省油漆，节省30% 油漆；
3，可24小时不间断工作，可靠性高，提高生产能力；
4，可根据喷涂产品的变化自动调节喷涂产品的高度，正面，背面，角度，位置。
5.喷涂机器人环保，安全性能高，操作简单易学；
6，喷涂机器人寿命长，不易损坏零件。维护起来很简单。比五轴喷漆平台更不容易进行导轨和皮带；
7，程序可以存储3,000组，可以用u盘复制，管理方便简单；
8，应用广泛，适用于各种外来工件，利用率高，可同时跟踪跟踪输送带，配合生产线喷涂；
产品参数
应用程序 塑料、五金、木制品、玻璃、陶瓷、磁铁等产品 喷涂工艺 喷漆 喷涂方法 机器人 干燥方法 隧道炉 型号 RDPT010203-1300
RDPT010203-2000
RDPT010203-2700
轴线 6-轴
6-轴
6-轴
达到 1300毫米
2000毫米
2700毫米
手腕类型 连接手腕
空心手腕
空心手腕
手腕处的有效载荷 10千克
10千克
10千克
最大衬垫补偿速度 2.0米/秒
2.0米/秒
2.0米/秒
重复定位精度 ± 0.2毫米
± 0.5毫米
± 0.5毫米
运动范围 JT1 旋转 ± 170 °
± 145 °
± 145 °
JT2 下臂 135 ° 至-90 °
105 ° 至-55 °
115 ° 至-65 °
JT3 上臂 168 ° 至-80 °
90 ° 至-80 °
90 ° 至-80 °
JT4 旋转1 ± 360 °
± 720 °
± 720 °
JT5 手腕俯仰 ± 120 °
± 720 °
± 720 °
JT6 旋转2 ± 720 °
± 410 °
± 410 °
重量
190千克
460千克
600千克
关键词:
洗衣机面自动喷漆设备
塑胶外壳喷漆机器人
自动化喷涂机械手
